摩擦式插板机

产品描述：
盛洲公司自主开发研制各类型排水板插板机设备，主要有链条式插板机、摩擦式插板机、钢丝绳式插板机、轨道式插板机、履带式插板机等设备，塑料排水板插板机适用于在各种吹填土、淤泥软层、硬表土层、浅层，超深土层等软土地基的插塑料排水板施工要求，机械的基本性能优良，稳定性好，打设能力强、机动性好，打设速度快。

服务热线:

136 0005 0009

立即咨询

设备介绍

摩擦式插板机是用于沿海软基处理的新型软土处理设备。主要应用于填岛，沿海码头、路桥、仓库、高速公路等大面积软土工程施工。它主要通过在软土内插入塑料排水板，利用地面堆土等加压将软土内的水分通过排水板排出地面外，从而将软土改变成为硬底。适用于在各种软层、中硬层等地表上插塑料排水板作业，结构简单、维护方便、性能稳定可靠移位灵活便捷等。

本公司插板机品类齐全，包括有：微型插板机、摩擦式插板机、钢丝绳式插板机、链条驱动式插板机、轨道式插板机、水上船用插板机等等。

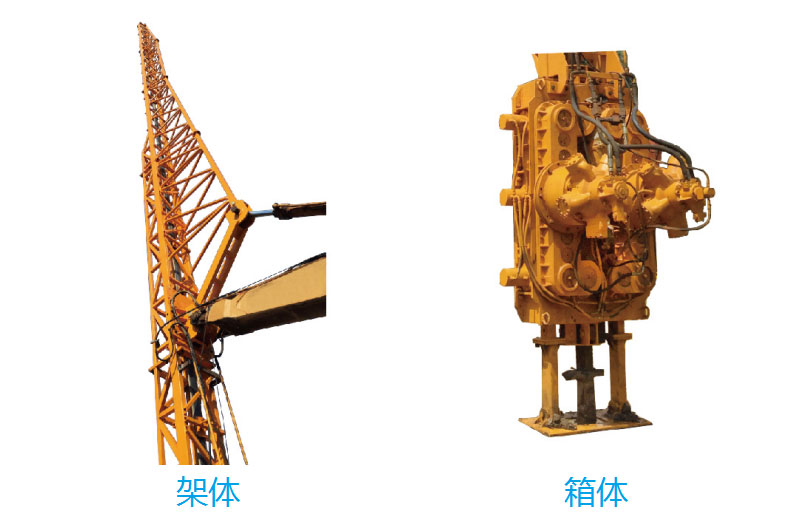

液压摩擦式插板机产品结构：

架体：由管及型钢组合成的变截面三角析架，轻便，美观，实用。

箱体：由减压系统，稳压系统，润滑系统,输出系统等组成的多功能一体化的插板机变速箱。

设备参数

我公司开发开发设计各种型号排水板插板机，主要有链条式排水板插板机、摩擦式排水板插板机、钢丝绳式排水板插板机等。钢丝绳式排水板插板机适用于在各种软层、中硬层等地表上插塑料排水板作业，结构简单、维护方便、性能稳定可靠移位灵活便捷等。

液压马达型号	SX508BM	SX508BM	SX510BM
机架高度/m	29.4	35.2	41
插板工作速度m/r	1	1	1
额定扭矩Kgfm	470	470	975
额定压力Mpa	25	25	25
最高压力Mpa	31.5	31.5	31.5
理论排量m3/r	1634	1634	3041
最大功率kw	120	120	170
最高转速r/min	300	300	250
重量kg	175	175	275

设备特点

1.本机型有两组或三组摩擦轮，每组能实现10吨以上的工作力，能够替代绳径为26mm及以上的钢丝绳式及链条式插板机；

2.打破传统插板机的工作模式，由机架顶部受压力式改为机架底部驱动式，大大减少能量损耗，提高工作效率；由于插板顶部没有压力；

可以避免插板工作时压弯变形，减少阻力造成功率损耗；

3.重心低，相对稳定性好，且架体没有直接的工作压力，使架体更加简单，适用于配套陆上滩涂、水上各种机型使用；

4.不存在传统的断链条，断钢丝绳，跳齿等故障；

5.箱体可以加装振动器，可以打穿较硬的地表层；

6.不存在钢丝绳式插入深度受卷筒储绳限制的情况，架体可以制作得比较轻便，挖掘机的型号配置可以降低；

7.工作时，可以降低导靴与菱形管的摩擦噪声；

8.本机型的技术含量高超。

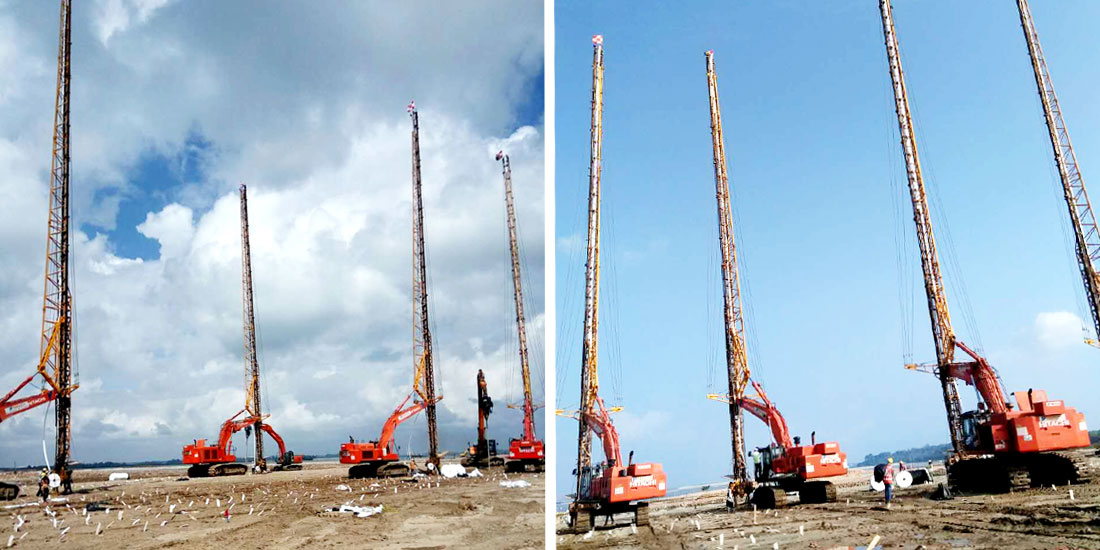

施工现场图
